Кейс · ArtProfile · 2026

Каталог у 3D: від креслення до рендеру й відео монтажу

Скрипти для Blender будують 3D-модель профілю з креслення перерізу, рендерять монтаж у кількох інтер’єрах і фінішах, експортують легкі GLB для сторінки товару й анімацію встановлення.

Клієнт
ArtProfile · сайт
Напрям
Каталог алюмінієвих профілів
Стек
Blender · Python · bmesh · glTF · Gemini · ffmpeg
Рендер монтажу профілю МПА-217 у чорному анодуванні
Рендер · Blender · МПА-217
Креслення · SVG
5фінішів з одного креслення
4варіанти стіни для рендерів монтажу
10 КБважить GLB-модель профілю для сайту
16 санімація монтажу, зібрана з рендеру

01 Задача

Профіль у каталозі — це креслення перерізу з розмірами. Щоб покупець побачив його на стіні, у своєму кольорі й зрозумів, як він монтується, потрібні фото в інтер’єрі, кілька фінішів і відео. Для кожної позиції каталогу. Знімати це вручну — дорого й повільно.

02 Що ми зробили

4 складових одного процесу

01 build_profile.py

Креслення → модель

Скрипт читає контур перерізу з SVG-креслення й видавлює профіль довжиною 1000 мм у реальному масштабі.

02 build_install.py

Рендери монтажу

Профіль стає в сцену з бетоном, підкладкою й ламінатом: чотири варіанти стіни, кілька фінішів, LED-підсвітка для профілів з діодною стрічкою.

03 build_glb.py

GLB для сторінки товару

Експорт моделей у п’яти фінішах: білий RAL 9016, чорний анодований, алюміній, шампань, золото. Модуль 3D на сайті показує їх з обертанням і масштабом.

04 enhance_gemini.py

AI-ретуш з обмеженнями

Рендер проходить через Gemini з жорстким промптом: геометрію, переріз, розміри й колір не чіпати — лише реалізм матеріалів і світла.

03 Справжні файли

Одне креслення — весь контент

Нижче — справжні файли з конвеєра для профілю МПА-217: креслення, GLB-модель, рендери й анімація монтажу.

01 Креслення перерізу · SVG
Завантажуємо 3D-модель…
тягніть, щоб обертати
02 GLB-модель · 10 КБ · 5 фінішів
Рендер монтажу МПА-217, фініш «Чорний анод»
Чорний анод
Рендер монтажу МПА-217, фініш «Золото»
Золото

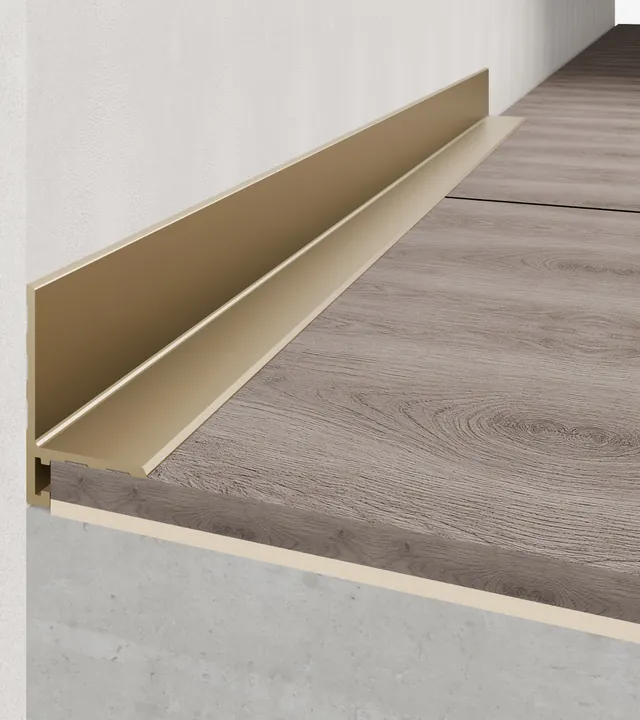

Рендер монтажу МПА-217, фініш «Шампань»
Шампань

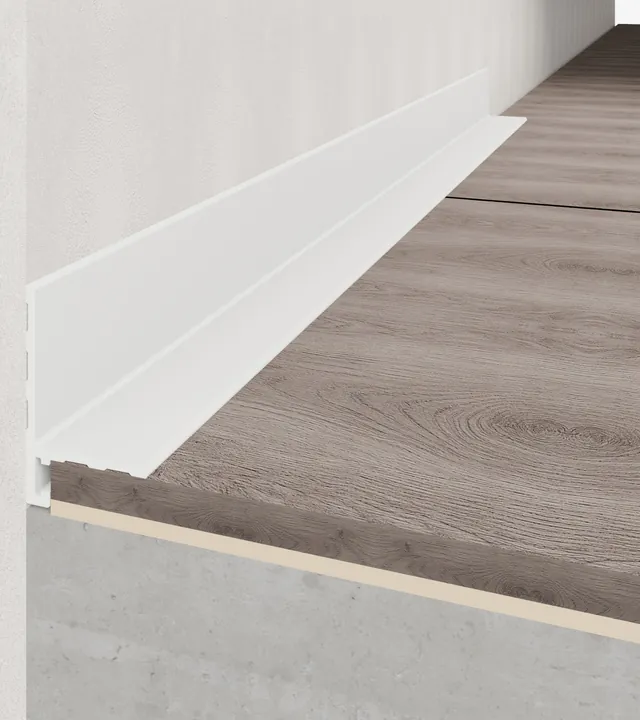

Рендер монтажу МПА-217, фініш «RAL 9016»
RAL 9016
04 Анімація монтажу 16 секунд з тієї ж сцени Blender: основа, підкладка, ламінат, профіль. На сторінці товару — вкладка «Відео монтажу» замість абзацу інструкції.

04 Конвеєр

Крок за кроком

  1. 1

    Креслення

    SVG-контур перерізу з розмірами — єдине джерело правди про профіль.

  2. 2

    3D-модель

    Blender у фоновому режимі будує сітку й процедурні матеріали.

  3. 3

    Сцени

    Монтаж в інтер’єрі: стіна, підкладка, ламінат, підсвітка.

  4. 4

    Файли для сайту

    GLB для 3D-вкладки, фото монтажу й MP4 для вкладки «Відео монтажу».

Результат

  • Кожна позиція отримує однакові за стилем фото, 3D-модель і відео монтажу.
  • Новий профіль — це нове креслення, а не нова фотосесія.
  • Покупець крутить модель і дивиться монтаж до покупки — прямо на сторінці товару.

Під капотом

  • Blender у фоновому режимі: blender -b -P script.py, параметри через змінні середовища
  • Процедурні матеріали: анодований чорний, порошкове фарбування RAL 9016, алюміній з мікрорельєфом уздовж профілю
  • GLB довжиною 250 / 400 мм — від 10 КБ на файл
  • Gemini image: промпт забороняє додавати, прибирати чи перемальовувати деталі профілю
  • Вкладки «3D-модель» і «Відео монтажу» на сайті — модуль ap_product_media
